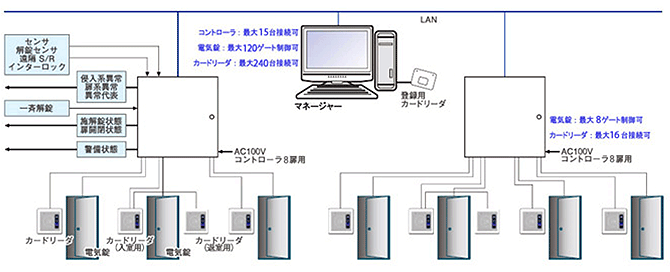

システム構成
| 項目 | 仕様 | |
|---|---|---|
| 型番 |
ＮＫＣ－ＯＲ－ＣＸ：アイボリー色 ＮＫＣ－ＯＲ－ＣＸ（Ｇ）：グレー色 ＮＫＣ－ＯＲ－ＣＸ（Ｂ）：ブラック色 |
|
| 電源電圧 | ＤＣ１２Ｖ（コントローラより供給） | |
| 消費電流 | ２００ ｍＡ以下 | |
| 環境条件 | 使用温度・湿度 | ０℃～５０℃ 急激な温度変化なきこと |
| 保管温度・湿度 | ３０～９０％ＲＨ 結露なきこと | |
| ＲｏＨＳ指令対応 | ＲｏＨＳ指令準拠 | |
| 設置方法 | 屋内設置・２個用スイッチボックスを使用 | |
| 外形寸法 | Ｗ１１６×Ｈ１２０×Ｄ２９（Ｄ露出部 ８。５ｍｍ） | |
| 重量 | ２８０ｇ（取付枠含む） | |
| 筐体材質・色 | パネル | ＡＳＡ樹脂 |
| パネル取付シャーシ | ＳＰＣＣ ｔ１．２ | |
| ユーザー Ｉ／Ｆ |
非接触カード読取種類 | ＦｅｌｉＣａ（ＮＫＣ標準フォーマット・ＩＤｍ・ＳＳＦＣ） |
| 非接触カード読取距離 | １．５ｃｍ | |
| 状態表示ＬＥＤ | ３点 状態表示・警戒・解除・ＯＫ・ＮＧ |
|
| ブザー | 電磁ブザー内蔵 | |
| 操作ボタン | １点（警戒セット／リセット） | |
| 外部Ｉ／Ｆ | ＲＳ－４８５ Ｉ／Ｆ（制御コントローラとの通信） | |
| オプション | 露出設置用ボックス | |
| 項目 | 仕様 | ||
|---|---|---|---|
| 型番 | ＮＫＣ－ＯＲ－Ｇ８ | ＮＫＣ－ＯＲ－Ｇ４ | |
| 電源電圧 | AC100V（50 / 60Ｈｚ） | ||
| 消費電力 | 電気錠 カードリーダ未接続時 |
60W（１ゲート）～140W（８ゲート） ※電気錠は0.45Ａ以下を使用 |
|
| 最大 | 140W（８ゲート） | 100Ｗ（４ゲート） （暫定） |
|
| 環境条件 | 使用温度・湿度 | 0℃～50℃ 急激な温度変化なきこと | |
| 保管温度・湿度 | 30～90％RH 結露なきこと | ||
| 使用環境 | 基本環境 | 屋内壁面設置 | |
| 防滴対応 | 未対応 | ||
| 外形寸法 | Ｗ370×H320×D120 | Ｗ270×H320×D120 | |
| 重量 | 約７Kg | 約５．５Kg | |
| RoHS 指令対応 | RoHS 指令準拠 | ||
| LED 表示部 | 機器内部2点 動作状態表示（緑色）・アラーム表示（赤色） | ||
| 時計機能 | カレンダーIC内蔵 月差±30秒 | ||
| 停電保障 | リチウム電池 | メモリ、時計に対して約10年間バックアップ (常温約20℃のとき) |
|
| 通信 I / F | RS 485 | カードリーダ接続 | |
| LAN | 管理PC接続（100BASE-TX / 10BASE-T） | ||
| 制御機器 | カードリーダ | 最大16台接続可 | 最大8台接続可 |
| 電気鍵 | 最大8ゲート出力可 | 最大4ゲート出力可 | |
| カードリーダ専用電源出力 | DC12V出力（カードリーダ用電源） | ||
推奨電気錠
| 美和ロック(株)製 | （瞬時通電施解錠型） AUS、ALA （通電時解錠/施錠切替型） AUT、AUTA、AUR、AURA （通電時解錠型） AMT、AMTA、ALT、ALTA、ALGT50 （通電時施錠型） AMR、AMRA、ALR、ALRA、ALGR50 （モーター錠） AL3M （電気ストライク）ASＴ、ASR |
|---|---|
| ゴール(株)製 | （瞬時通電施解錠型） EZS、EXS、ELSF、ESSF （通電時解錠/施錠切替型） EUT、EUTP、EUR、EURP （通電時解錠型） EXM、ELM、ESM、ELT、EST、ELTP、ESTP、ELB、ESB、CMT （通電時施錠型） ELR、ESR、ELRP、ESRP、CMR （モーター錠） EM、EMSX、EV |
| (合)堀商店製 | （通電時解錠型） 6210、3106 （通電時施錠型） 6222 |
ソフトウェア仕様
| 項目 | 仕様 |
|---|---|
| 管理コントローラ数 | 最大１５台 |
| 管理ゲート数 | 最大１２０ゲート（最大カードリーダ数２４０台） |
| 利用者登録機能 | 利用者の登録、削除を行います。 利用者登録件数 5,000件 入室グループ権限設定 ２５０グループ（平日・休日・特別日毎） ※権限設定は、警備＋入室、入室のみ、操作不可 |
| 履歴 | コントローラから履歴を収集し、閲覧、保存できます。 過去1年間の履歴が保存可能です。 |
| ゲート状態表示 | 指定したゲートの状態や異常発生状態を確認できます。 |
| スケジュール設定 | 各種スケジュール設定をします。 |
| パスワード | ＩＤ＋パスワード メニュー操作権限 |
| データバックアップ | 各種設定データ、履歴データをバックアップします。 |
管理パソコン推奨スペック
| 項目 | 仕様 |
|---|---|
| 対応ＯＳ | Windows７、Windows８、Windows8.1、Windows10 対応OSにWin7(32bit 64bit) 、Win8 |
| ＣＰＵ | PentiumⅢ500MHｚ以上 |
| メモリ | 512MB以上 |
| グラフィック表示 | 1280×960ドット |
| ＨＤＤ | 空き容量1.2GB以上 |
| 通信機能 | 100Base-Tx／10Base-T |
